Placa de aço CNC Pressão hidráulica máquina de dobra de travões 130T Folha de metal de dobra
-
Destacar
máquina de dobra de chapa hidráulica
,máquina de dobra da placa de aço
-
PotênciaTipo hidráulico
-
Nometravão hidráulico de prensagem de chapas
-
Eixo de controleProfundidade de curvatura, medição da retaguarda e compensação
-
EstruturaEstrutura de armação soldada
-
Tamanho da mesa de trabalho3200 mm de comprimento e 300 mm de largura
-
AplicaçãoFolha fina
-
Lugar de origemChina
-
MarcaWXJQ
-
CertificaçãoCE and ISO
-
Número do modeloWE67K-125/3200
-
Quantidade de ordem mínima1 conjunto
-
Detalhes da embalagemembalagem do nude e embalagem da pálete
-
Tempo de entrega30 DIAS
Placa de aço CNC Pressão hidráulica máquina de dobra de travões 130T Folha de metal de dobra
Máquina de dobragem de chapas de aço CNC hidráulica
Máquina de travagem de pressão hidráulica CNC e máquina de dobra automática
Funções do painel e da caixa de travagem;
1O corpo do travão de prensagem de chapa CNC adota uma estrutura de solda e processamento global.
2. Modo de controlo de circuito fechado composto por servo-válvula elétrica-hidráulica
e uma régua de medição.
3. Garantir a mais alta precisão de controlo, precisão de dobra e precisão de reposicionamento
O que é que se passa?
4. Máquina de travagem de prensagem de placa CNC com mecanismo de gauge traseiro pode ser controlado multi-eixo.
5O sistema hidráulico integrado diminui as conexões de tubulação, o vazamento de óleo e aumenta o
A estabilidade e a beleza geral.
6- Mesa de trabalho equipada com compensação hidráulica e mecânica para evitar a deformação
O feixe superior não afeta a qualidade da peça, é ajustado automaticamente por
o controlador CNC com conveniência e precisão.
7O controlador CNC utiliza normalmente o Holland DELEM, a Itália ESA, a Suíça CYBELEC, todos com
Multilíngues.
WE67K Máquina de travagem CNC Configuração
| - Não, não. | Nome das peças | Marca | Localização da marca |
| 1 | Sistema de controlo | A partir de 1 de janeiro de 2015 | Holanda |
| 2 | Servo motor e acionamento | Estun | Nanjing, China |
| 3 | Sistema hidráulico | BOSCH | Alemanha |
| 4 | Parafusos de chumbo com rolamento a esferas | HIWIN | Taiwan |
| 5 | Guia de linha reta | HIWIN | Taiwan |
| 6 | Conector | EMB | Alemanha |
| 7 | Anel de foca | FIETZ/VALQUA | Alemanha |
| 8 | Ruler de raster | Heidemhain | Alemanha |
| 9 | Elementos elétricos principais | A SIEMENS | Alemanha |
| 10 | Eixo padrão | Y1, Y2, X e V ((V para a mesa de canto) | |
Máquina de dobra CNC Características
1.Utilização de máquinas de travagem de pressão Estrutura soldada de aço, tratamento vibratório para remover a tensão interna, com alta resistência
e boa rigidez
2Motor superior hidráulico, estabilidade e fiabilidade, paragem mecânica, barra de torção de aço para manter a sincronização
3- Dispositivo motorizado de regulação do travão traseiro e do travão do carrinho, ajustável de forma fina pela roda manual,
exibição numérica
4. Utilizando proteção de limite de viagem, proteção completa da máquina com interlocker de segurança
5. Dois cilindros que controlam as vigas em movimento vertical
6Usando sincronização de torção mecânica
7. Usando sistema hidráulico de integração
8Usando punhos e matrizes padrão
9Usando o painel de controlo do braço pendurado
10Usando o pedal com parada de emergência
Pressa hidráulica de travagem CNC Desempenho
A imprensa CNC Synchro Brake utiliza hidráulica de última geração (Bosch-Rexroth ou Hoerbiger)
e electrónica (Telemecanique, Merlin Gerin Legrand, Siemens) para assegurar um controlo preciso
O Press Brake Frame é um robusto aço mono-bloco soldado
construção, tensão aliviada após solda e usinada sem reposicionamento para garantir
Precisão da máquina, tudo-em-tudo, garantindo uma deflexão mínima durante a operação de dobra.
são forjas de aço,
O freio de prensagem sincronizado é equipado com um sistema de freio de prensagem de alta precisão e micro-polido para uma longa vida útil de produção.
um travão de pressão hidráulico de dois cilindros com travão descendente (Eixo Y1 Y2)
unidade de suporte ajustável a partir do travão de pressão hidráulica CNC
Especificação da máquina de travagem CNC para prensagem de chapas de metal
| Modelo | WC67K-63/2500 | WC67K-80/2500 | WC67K-80/3200 | WC67K-130/4000 | ||||
| Força nominal | kN | 630 | 800 | 800 | 130 | |||
| Comprimento da tabela | mm | 2500 | 2500 | 3200 | 4000 | |||
| Distância entre os suportes verticais | mm | 2000 | 1990 | 2600 | 3350 | |||
| Profundidade da garganta | mm | 250 | 280 | 280 | 280 | |||
| Tração RAM | mm | 100 | 100 | 100 | 100 | |||
| Ajuste do curso | mm | 80 | 80 | 80 | 80 | |||
| Altura máxima de abertura | mm | 340 | 360 | 360 | 360 | |||
| Stokes | Min-1 | ≥ 10 | ≥ 10 | ≥ 10 | ≥ 10 | |||
| Capacidade do motor principal | kW | 5.5 | 7.5 | 7.5 | 7.5 | |||
| Peso líquido | Quilos | 4600 | 5300 | 6400 | 8300 | |||
| Dimensões do contorno (L × W × H) | mm | 3100 1900 2380 | 3150 1950 2350 | 3820 1950 2350 | 4650 1950 2350 | |||
China Preme o travão Equipamento opcional:
1Controle de eixos adicionais como X1, X2, R1, R2, Z1 e Z2
2Delem 65, 66, 69 e Cybelec 80, 1200, série Modeva
3Abertura maior da garganta, maior abertura da luz do dia, etc...
4. Aperto rápido manual ou hidráulico de ferramenta superior
5- Blocos de dedos universais de medidor de costas adicionais
6Sistema de lubrificação central motorizado
Serviço do travão hidráulico de prensagem de chapa metálica:
1Pacote de serviço básico: oferecemos-lhe um rápido tiroteio por telefone.
O apoio e os custos das missões no local são reduzidos.
O nosso parceiro: o nosso parceiro localizado no Reino Unido.
Os revendedores ou clientes que vendem ou usam as nossas máquinas estão totalmente atrás de si, eles estão
O nosso parceiro amigável e fornecer bons conselhos para você.
2. Serviço Técnico ((Serviço pós-venda) Instalação e arranque ((Disponível para complexo
8. sistema de exibição digital
Posição de trabalho de X, Y; 9. A operação principal é efectuada pelos controladores CNC ou pelo sistema de exibição;
Para garantir a maior precisão, são opcionais o parafuso de esferas e o trilho de guia de linha;
Baixe o folheto aqui
Máquina de travagem de pressão hidráulica CNC.pdf

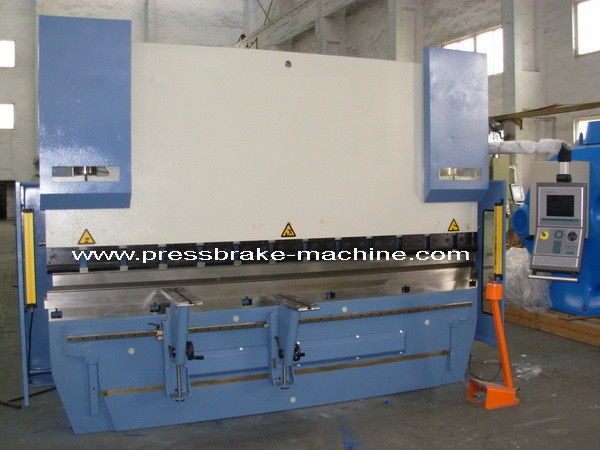

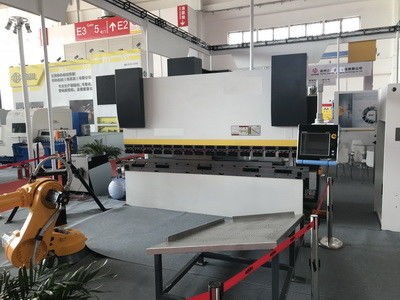

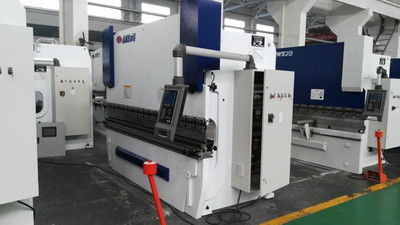

Imagem da máquina do travão de pressão 135T:
Nossos produtos são vendidos em todo o mundo. Você pode ter certeza de todo o processo de nossos produtos.
