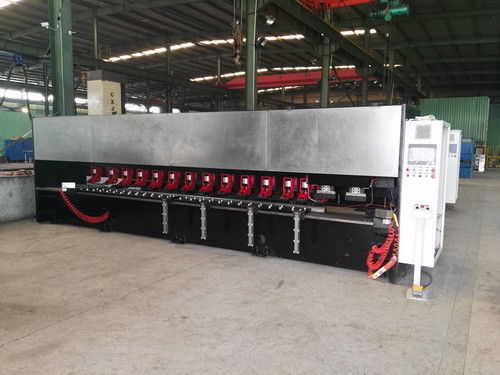

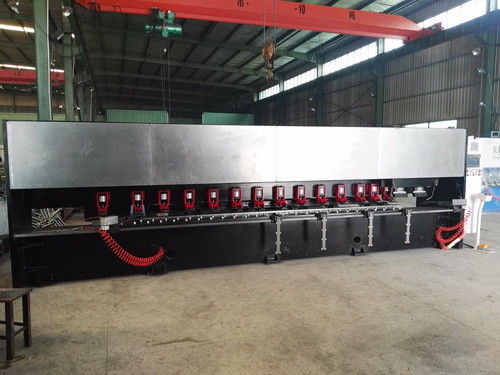

Porta de aço de sulco da máquina do CNC V de alumínio da folha que faz a folha Matel da maquinaria 4mm

Porta de aço de sulco da máquina da folha V de alumínio que faz a folha Matel da maquinaria 4mm



a máquina de sulco da venda V quente, groover de V, máquina de corte de V, cobre a máquina grooing emtal de V



Características do produto:

o V que sulca a máquina pode valor máximo de concentração no trabalho o tipo de U e o tipo de V sulca na folha do matel, o corte

a profundidade pode controlar pelo sistema do CNC
o projeto da estrutura do quadro do groover de V é adotado para o assento da máquina e o feixe. O macacão

a rigidez é

bom e a deformação é pequeno.
o assento da máquina é fixo, e o feixe da transmissão da engrenagem cônica e da cremalheira é movido, a velocidade

da máquina pode ser ajustado, o processo do corte é liso e eficiente, e a superfície do corte

é liso e liso.
a máquina é a indicação digital da X-linha central, o Y1, Y2 e máquinas do CNC da z-linha central, com precisão de posicionamento alta e grande escala de processamento.

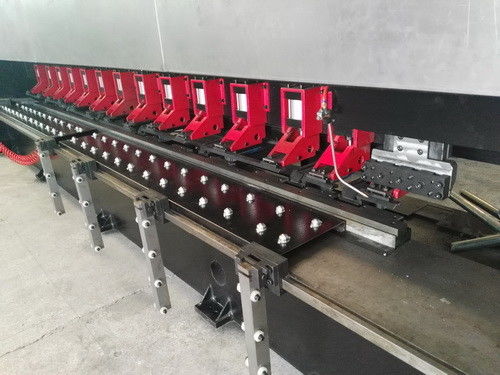

a máquina é equipada com a imprensa da pressão lateral e da extremidade. E todos adotam a pressão hidráulica,

a pressão é ajustável, a pressão é segura.



Clique a foto para ver o vedio da máquina gooeing da folha v do CNC



Instruções da configuração
Sistema de controlo: HD6K Taiwan
Motor: COSTURAR Alemanha
Elétricos: Alemanha Te/Omron;
cabo:  GRATH FÁCIL Alemanha
Parafuso da bola: TAIWAN HIWIN;
Linha trilho de guia: TAIWAN HIWIN;
Interruptor de pé: Karcon (Coreia do Sul)
sistema de refrigeração: Beiqier


Características principais

Disponível para sulcar não de um lado da placa e para terminar não em um outro lado

A distância mínima do lado da placa à primeira linha de sulco é 10~12mm

O tamanho mínimo da placa a sulcar é 100X100mm

Disponível ao sulco de um ponto a um outro ponto

Produtos fabricados por nosso V que sulca a máquina e a máquina de dobra



Parâmetro técnico

Largura máxima da chapa de aço	1250mm
Comprimento máximo da chapa de aço	4000mm
Espessura máxima da chapa de aço	4.0mm
Espessura mínima da chapa de aço	0.6mm
Distância máxima do fedding traseiro	1250mm
Definição do movimento do feixe da lâmina	0.001mm
Velocidade máxima do corte	15-400m/min
Distância máxima do movimento do portador de ferramenta (acima & para baixo)	100mm
Definição do movimento do portador de ferramenta da distância	0.001mm
Distância máxima de deslizar o movimento do quadro	3200mm
erro da Trabalho-parte dentro de 3200mm	±0.05mm
Distância mínima da borda da V-calha	15mm
Posicionando a precisão:	±0.05mm
O motor do feijão da lâmina (saiu & moveing direito)	4.4Kw
A amplitude da pressão do trajeto do gás	0.6Mpa
Dimensão:	5600*2200*2100 (milímetro)
Peso de efetivação	8100kg













































Após o serviço de venda

Garantia de qualidade: 1 ano

Nós poderíamos fornecer a instrução video e projetamos o serviço ultramarino.

E se há qualquer coisa erradamente com a máquina após a garantia, nós poderíamos oferecer-lhe os encaixes da máquina com preço de custo
